GC Deep Dive 시리즈 1편. G1 GC — Region 기반 메모리와 수집 과정 (현재 글) 2편. ZGC — Colored Pointer와 동시 수집

왜 G1 GC인가

JDK 9부터 기본 GC가 G1으로 바뀌었다. CMS가 deprecated 된 이후로 사실상 프로덕션에서 가장 많이 쓰이는 GC다. 그런데 막상 “Region이 뭔데?”라고 물으면 정확하게 설명하기 어려웠다. 이번에 제대로 정리해본다.

Region 기반 메모리 구조

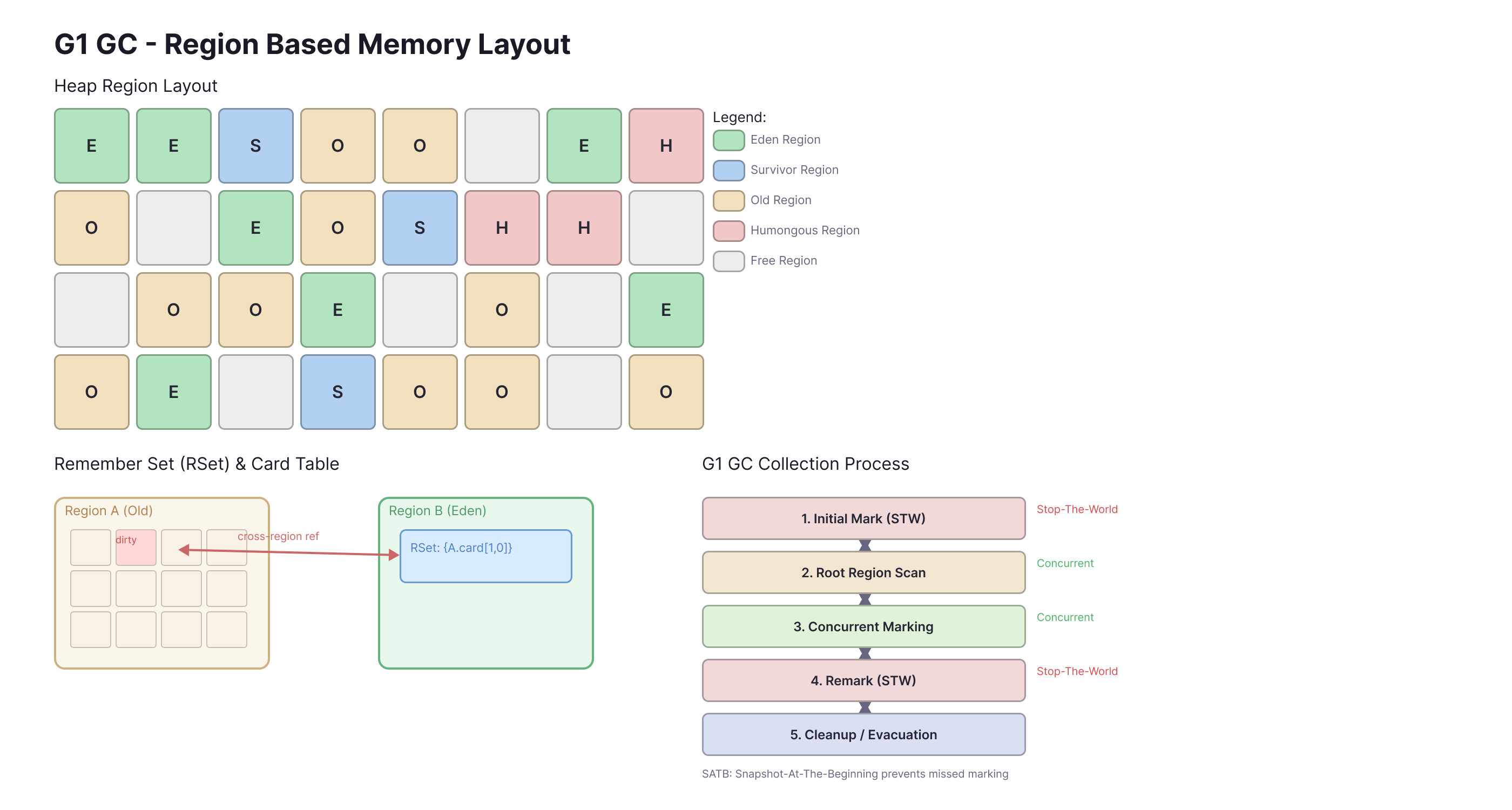

G1 GC Region Based Memory Layout

기존 GC(Serial, Parallel, CMS)는 힙을 Young(Eden + Survivor)과 Old로 물리적으로 나눈다. 연속된 메모리 블록이라 Old 영역이 크면 Full GC 시간이 길어질 수밖에 없다.

G1은 접근이 다르다. 힙 전체를 동일 크기의 Region으로 잘게 쪼갠다. 기본적으로 1MB~32MB 사이인데, 힙 크기에 따라 JVM이 자동으로 결정한다. 보통 2048개 내외의 Region이 만들어진다.

각 Region은 다음 중 하나의 역할을 가진다:

Region 타입 설명
Eden 새 객체가 할당되는 영역
Survivor Young GC에서 살아남은 객체가 복사되는 영역
Old 오래 살아남은 객체가 승격되는 영역
Humongous Region 크기의 50%를 초과하는 대형 객체 전용
Free 아직 어떤 역할도 할당되지 않은 빈 영역

핵심은 역할이 고정이 아니라는 점이다. 한 Region이 지금은 Eden이지만, GC 후에 Free가 되고, 나중에 Old가 될 수 있다. 이 유연성 때문에 G1이 pause time을 예측 가능하게 제어할 수 있다.

Humongous Region 주의점

Region 크기의 50% 이상인 객체는 Humongous로 분류된다. 문제는 Humongous 객체가 연속된 여러 Region을 차지할 수 있다는 것이다. 예를 들어 Region이 4MB인데 10MB 객체가 들어오면 3개의 연속 Region을 사용한다.

Humongous 객체는 Young GC에서 수집되지 않고, Mixed GC나 Full GC에서만 회수된다. 그래서 큰 byte 배열이나 컬렉션을 무분별하게 만들면 Humongous 할당이 빈번해지고, GC 효율이 떨어진다.

// Humongous 할당이 발생하는 전형적인 케이스
byte[] largeBuffer = new byte[4 * 1024 * 1024]; // 4MB — Region 크기에 따라 Humongous

// 이런 패턴은 피하자
List<byte[]> chunks = new ArrayList<>();
for (int i = 0; i < 100; i++) {
    chunks.add(new byte[2 * 1024 * 1024]); // 반복적인 대형 할당
}

Remember Set (RSet)과 Card Table

Region이 독립적으로 수집되려면 한 가지 문제를 풀어야 한다. 다른 Region에서 이 Region 안의 객체를 참조하고 있는지 어떻게 알 것인가?

Young GC를 한다고 하자. Eden Region의 객체가 살아있는지 확인하려면 Old Region에서 참조하는지도 봐야 한다. 그렇다고 Old 전체를 스캔하면 Young GC의 의미가 없다.

이 문제를 해결하는 게 RSet(Remembered Set)이다.

각 Region은 자신만의 RSet을 가진다. RSet에는 “나를 참조하는 다른 Region의 카드 정보”가 기록되어 있다. 여기서 카드(Card)는 512바이트 단위의 메모리 블록이다.

동작 방식을 좀 더 구체적으로 보면:

  1. Old Region의 객체 A가 Eden Region의 객체 B를 참조한다
  2. 이 참조가 생기는 시점에 Write Barrier가 작동한다
  3. A가 위치한 카드를 dirty로 마킹한다
  4. 별도의 Refinement Thread가 dirty 카드를 처리해서 B가 속한 Region의 RSet에 기록한다
Old Region [Card 0][Card 1][Card 2 - dirty]...[Card N]
                              |
                              ↓
Eden Region의 RSet: "Old Region의 Card 2에서 나를 참조함"

이렇게 하면 Young GC 때 Old 전체를 스캔할 필요 없이, RSet만 보면 외부 참조를 빠르게 파악할 수 있다. 단점은 RSet 자체가 힙의 일부를 차지한다는 것이다. 보통 힙의 5~10% 정도를 RSet이 사용한다.

G1 GC Collection 과정

G1의 수집은 크게 Young GC와 Mixed GC 두 가지로 나뉜다.

Young GC

Eden Region이 가득 차면 발생한다. 모든 Eden과 Survivor Region이 대상이다.

  1. STW(Stop-The-World) 발생
  2. GC Root에서 시작해서 살아있는 객체를 탐색
  3. 살아있는 객체를 새로운 Survivor Region으로 복사 (age가 임계치를 넘으면 Old로 승격)
  4. 기존 Eden/Survivor Region은 Free로 반환

Young GC는 비교적 빠르다. Eden Region 수를 조절해서 pause time 목표(-XX:MaxGCPauseMillis, 기본 200ms)에 맞추려 한다.

Mixed GC (Concurrent Marking + Mixed Collection)

Old 영역 사용량이 InitiatingHeapOccupancyPercent(기본 45%)를 넘으면 Concurrent Marking이 시작되고, 이후 Mixed GC가 수행된다.

Phase 1: Initial Mark (STW)

GC Root에서 직접 참조하는 객체만 마킹한다. Young GC에 편승(piggyback)해서 실행되기 때문에 별도의 STW가 추가되지 않는다.

Phase 2: Root Region Scan

Survivor Region을 스캔해서 Old Region으로의 참조를 찾는다. 애플리케이션 스레드와 동시에 실행된다. 다음 Young GC가 시작되기 전에 반드시 완료되어야 한다.

Phase 3: Concurrent Marking

힙 전체에서 살아있는 객체를 마킹한다. 애플리케이션과 동시에 실행된다. 이때 SATB(Snapshot-At-The-Beginning) 방식을 사용한다.

SATB는 마킹 시작 시점의 객체 그래프 스냅샷을 기준으로 “그 시점에 살아있던 객체는 모두 살아있다고 간주”하는 전략이다. Concurrent Marking 도중 애플리케이션이 참조를 변경하면, pre-write barrier가 변경 전 참조값을 SATB 큐에 기록한다.

// Concurrent Marking 중 참조 변경 시
obj.field = newRef;
// → pre-write barrier가 oldRef를 SATB 큐에 push
// → oldRef가 가리키던 객체는 이번 사이클에서 살아있다고 간주

이 방식의 장점은 마킹 도중 참조가 끊겨도 객체가 잘못 수집되는 일이 없다는 것이다. 대신 floating garbage(이미 죽었지만 이번에 못 거둔 객체)가 약간 발생할 수 있다. 다음 사이클에서 회수되니까 큰 문제는 아니다.

Phase 4: Remark (STW)

SATB 큐에 남아있는 참조들을 처리하고, 마킹을 최종 확정한다. 짧은 STW가 발생한다.

Phase 5: Cleanup / Evacuation

  • 각 Region의 살아있는 객체 비율을 계산한다
  • 가비지가 많은 Region을 우선적으로 수집 대상에 넣는다 (Garbage First의 이름 유래)
  • 선택된 Region의 살아있는 객체를 다른 Region으로 복사(Evacuation)하고, 원래 Region은 Free로 반환한다

Mixed GC는 Young Region과 선택된 Old Region을 함께 수집한다. 한 번에 모든 Old Region을 처리하지 않고, pause time 목표에 맞춰 몇 개씩 나눠서 처리한다.

Young GC vs Mixed GC 정리

구분 Young GC Mixed GC
트리거 Eden 영역 가득 참 Old 사용률 > IHOP(45%)
대상 Eden + Survivor Eden + Survivor + 선택된 Old
Concurrent Marking 불필요 필수 (수집 대상 선정용)
pause time 짧음 (수~수십 ms) 상대적으로 김 (수십~수백 ms)

튜닝 포인트

실무에서 자주 건드리는 옵션 몇 가지:

# pause time 목표 (기본 200ms)
-XX:MaxGCPauseMillis=100

# Concurrent Marking 시작 임계치 (기본 45%)
-XX:InitiatingHeapOccupancyPercent=35

# Mixed GC에서 한 번에 수집할 Old Region 최대 수 (기본 8)
-XX:G1MixedGCCountTarget=8

# Region 크기 직접 지정 (보통 자동에 맡김)
-XX:G1HeapRegionSize=4m

MaxGCPauseMillis를 너무 낮게 잡으면 Young Region 수가 줄어들어 Young GC가 자주 발생하고, Old 승격이 빨라져서 오히려 Mixed GC나 Full GC가 늘어날 수 있다. 적정 값을 찾는 게 중요하다.

마무리

G1 GC의 핵심은 결국 “힙을 Region으로 쪼개서, 가비지가 많은 Region부터 선택적으로 수집한다”는 것이다. RSet으로 Region 간 참조를 추적하고, SATB로 Concurrent Marking의 정확성을 보장한다. 완벽하지는 않지만(RSet 오버헤드, Humongous 문제 등), 대부분의 서버 워크로드에서 합리적인 성능을 보여준다.

다음 글에서는 G1의 한계를 넘어서려는 ZGC의 Colored Pointer와 sub-millisecond pause에 대해 정리할 예정이다.
